기기분류	화합물전처리/분석장비 ▷분리분석장비 ▷겔투과크로마토그래피

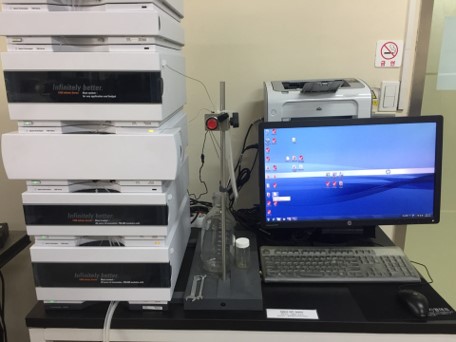

	기기명	Agilent GPC System (Gel Permeation Chromatography)
	모델명	1260 Sys
	제조회사	Agilent Tech
	구입년도	2014.02
	사용료(내부사용자)	10,000원/시간
	사용료(외부사용자)	20,000원/시간



시설 장비 설명	GPC(Gel Permeation Chromatography)는 고분자용액을 어떤 컬럼 안으로 투과시켜 컬럼안에서 고분자가 분자크기에 따라 분리될 수 있도록 고안된 분리법임. 분자량이 큰 물질이 먼저 유출되고, 작은 분자량 물질이 느리게 나오도록 하여, 고분자가 컬럼 내부에서 얼마나 머무는가 하는 시간을 측정하여 고분자의 분자량을 산출할 수 있도록 함. 고분자의 분자량과 분자량 분포를 분석하는 기본적인 장비로서 표준시료와 비교하여 미지시료의 상대적인 평균분자량과 분자량 분포를 결정하는데 사용되는 것으로 고분자 뿐만 아니라 고분자량의 유기화합물 분자량 측정이나 생화학 분야 등에도 널리 사용되는 분리, 분석 장비임. 시스템은 크게 펌프와 시료 주입부, 분리용 칼럼으로 이송되면서 시료가 주입되면 용매의 흐름에 따라 칼럼으로 보내지고 분자량 크기에 따라 각각의 단일 화합물로 분리되는 과정을 거치며 분리된 각각의 시료는 검출기에 의해 전기적 신호로 바뀌어 데이타 시스템에서 우리가 육안으로 확인할 수 있는 피크형태로 그려져 분리된 화합물의 분자량이나 분자량 분포를 확인할 수 있음.
구성 및 성능	1. 온라인 진공탈기장치; 용매 중에 함유되어 있는 기포나 산소 등 불순물은 칼럼을 오염시켜 시스템 자체에 손상을 줄 수 있으므로 용매의 탈기는 절대적으로 필요함. 2. 용매이송펌프; 용매 저장용기로부터 이동상의 용매를 시료주입기부터 검출기까지 이동시키는 역할을 하며 유속을 유지할 수 있는 isocratic pump가 장착되어 있음. 3. 시료주입기 : 분석하고자 하는 일정량의 시료를 이동상인 용매의 흐름에 실어주는 역할을 하며 주입된 시료는 칼럼으로 보내져 각각의 단일화합물로 분리되는 과정을 거치며 본 장비에는 자동 시료주입기가 장착되어 있음. 4. 칼럼온도조절부 : 혼합상태의 시료를 각각의 단일 시료로 분리시키는 역할을 하는 칼럼은 유속과 함께 온도가 일정하게 유지되어야 정확하고 재현성있는 분리가 가능하며 또한 칼럼의 온도를 변화시켜 분리능을 향상시킬 수 있기 때문에 온도조절 시스템이 필요함. 5. 검출기 : 분리된 시료를 전기적 신호로 바꾸는 역할을 하는 장비로서 RI 검출기나 UV검출기를 많이 사용함. 6. 데이터 처리시스템 : 검출기로 부터 받은 전기적 신호를 분석자가 육안으로 확인할 수 있도록 파형을 나타내는 장비임. - 구성 : Agilent, 1260 infinity Ⅱ로 degasser, Autosampler, pump, Multicolumn Thermostat(MCT), RI detector, Standards kit, GPC column, GPC soft program - 성능 : pump-0.1%이하의 유속정밀성은 반복성 있는 검량선과 정확히 계산된 고분자 분자량 데이터를 제공함. MCT-GPC column 4개까지 수용하고 온도 조절이 매우 정밀하여 정확하고 재현성 있는 분자량 측정 가증함.
사용/활용 예	- 일반적인 고분자량 GPC의 사용예를 보면 유동점 강하제로 사용하는 PMA-type의 공중합체나 점도지수향상제로 사용되는 polybutene, styrene-maleic anhydride 공중합체 등의 분석에 널리 사용되고 있음. -고분자의 성분 분석 및 특징확인 분석 기술로 특징적인 분자량정보획득(수평균 분자량, 중량평균 분자량, 피크분자량 및 분산도)이 가능함. - 분자량 분포정보 획득(Distribution)이 가능한 유일한 분석기기로 고분자의 물성(강도, 인성, 취성) 비교 및 추측이 가능하다. 제품별 분석결과의 overlay를 통하여 제품 정상/불량 확인 가능하다.
비고	※오퍼레이터 부재로 인한 사용 불가
