기기분류	화합물전처리/분석장비 ▷분광분석장비 ▷라만분광기

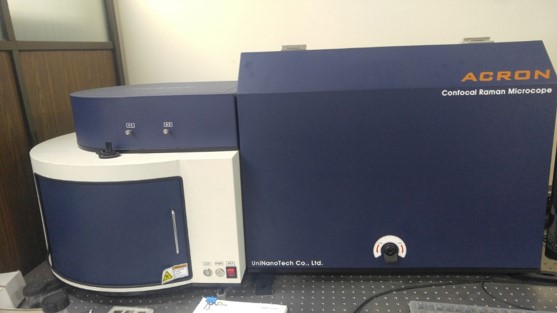

	기기명	Confocal Micro Raman Mapping System
	모델명	Acron J0907-11
	제조회사	유니나노텍
	구입년도	2014.01
	사용료(내부사용자)	20,000원/시간
	사용료(외부사용자)	40,000원/시간



시설 장비 설명	- 1차원적인 라만/ PL스펙트럼 분석 및 2D/3D 입체적인 맵핑 분석이 가능한 장비. 광전류 측정기능 및 광전자 소자의 분광-전기적 특성의 동시적 측정이 가능. - 광학현미경에 레이저 광원 및 관련 광학기기와 시스템 소프트웨어를 조합한 장비로서 라만 분광에 active한 소재 혹은 소자의 분광학적 특성을 추적하고 이를 이미지화하여 소재의 구조적 변이를 추적할 수 있음. - Raman Mapping을 통한 재료의 공간적인 결함 조성 및 구조의 분포를 비파괴적으로 연구할 수 있다. - 분자 진동에너지보다 큰 에너지의 단색광(532nm, 780nm)을 조사하여 분자 진동에너지만큼 에너지를 잃거나 얻은 산란광을 측정하여 분자 진동에 대한 정보를 얻는 장비로 화합물의 구조 분석이 가능하고 Raman Mapping을 통해 다양한 형태의 sample의 chemical 분포에 대한 정보를 얻을 수 있음
구성 및 성능	1. Laser excitation source : 532 nm 2. Spectrometer module box : ND filter, 600g/1200g/2400g 3. Metallurgical microscope : BX51 4. Motorized stage(XYZ axis) with integrated measuring system : max. 75 mm*50 mm 5. High sensitivity TE cooled CCD detector : BVF-type 6. Data Acquisition Card for photocurrent mapping 7. Operating software for mapping analysis 8. PC (window 7) and 23“ Monitor
사용/활용 예	- 라만 분광에 active한 소재 예를 들면 나노카본 물질들의 구조적 특성 분석 등에 활용됨. 그래핀 및 산화그래핀의 화학적/물리적 획득 과정을 거친 이후의 재료 순도 혹은 관능기 분포 등을 평가 분석하는데 활용 가능 - 화합물 분자의 진동 스펙트럼을 측정하여 분자의 진동구조를 연구 - 박막, 액체, powder 등 다양한 형태의 화합물의 분자구조 확인과 정성 및 정량 분석 - 박막 및 고체 시료에서 구성성분의 분포 측정 - 라만/PL 스펙트럼 측정에 사용. - 라만/PL 맵핑 (최대 75 mm*50 mm) - 편광변환 라만/PL - 온도변환 라만/PL (80 K-573 K)
오퍼레이터	강민진 Tel. [대표번호] 044-860-1309
