기기분류	화합물전처리/분석장비 ▷질량분석장비 ▷액체크로마토그래피질량분석기

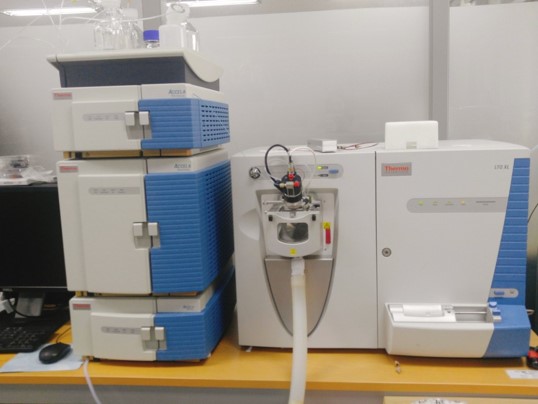

	기기명	LTQ Fleet Hyperbolic Ion Trap MS/MSn System 이온트랩 질량분석기
	모델명	LTQ XL
	제조회사	Scinco
	구입년도	2013.01
	사용료(내부사용자)	MS 25,000원 MS/MS 50,000원 LC/MS 75,000원 LC/MS/MS 150,000원 (샘플 당)
	사용료(외부사용자)	MS 50,000원 MS/MS 100,000원 LC/MS 130,000원 LC/MS/MS 300,000원 (샘플 당)

시설 장비 설명	- LTQ XL은 ultra high sensitive linear ion trap방식으로 MSn (n=15)까지 가능한 질량분석기임. 액체 크로마토그래피 시스템을 통해 분리된 시료를 질량분석기 내로 주입하여 분석하는 시스템으로 빠른 scan cycle time으로 인해 1초에 18회 이상 Scan을 수행할 수 있기 때문에 타 장비에 비해 더욱 풍부하고 다양한 결과를 얻을 수 있으며, 감도가 매우 높은 장점이 있음. 휘발성 액체시료 또는 기체시료를 격막(Septum)을 통해 주입하면 가열된 주입구 속에서 시료를 휘발시킴. 휘발된 시료는 불활성인 운반체 He(헬륨가스)에 의해 컬럼속으로 전달됨. 컬럼의 종류에 따라 흡착되어 용출되는 물질의 종류가 다양하게 이루어 지며 분리된 시료는 컬럼에 연결되어있는 고속주사 질량분석계에 의해 정성 정량 분석됨. 질량분석계는 분자 또는 원자를 이온화 시켜 질량 대 전하비(m/z)로 표시해주며 감도가 매우 높음. - MS/MS(MS 10번까지 가능) 기능을 사용할 수 있어 복잡한 구조를 가진 식물대사체에 대한 구조확인 및 검출뿐만 아니라 물질의 정량분석을 동시에 구현할 수 있음. 유관된 식물호르몬 및 growth facto에 대한 분석연구에도 사용할 수 있기에 범용 장비로 활용할 수 있음. 함께 제공되어지는 소프트웨어를 통해 시료의 구조 분석에 편리하게 사용할 수 있으며 물질의 fragmentation pattern을 예측 가능하도록 해 줌.
구성 및 성능	1. LTQ XL Linear Ion Trap MS/MSn Spectometer 1)2 Dimensional 3-Segmented linear ion trap Mass Spectrometer of innovative design for ultra trace level analysis. 2)Hybrid horizontal triple stage turbomolecular vacuum system with pressures ranging from atmospheric pressure to 10-5 Torr, with 10-3 Torr helium gas in the ion trap 3)Two(2) EM detectors and patented, post-acceleration conversion dynode with ±15kV applied voltage 4)Integrated divert valve and syringe pump under fully-automated data system control 5)Xcalibur data system with PC 2. Accela U-HPLC System Includes; 1)Accela System Kit. 2)Accela Autosampler with Column Oven. 3)Accela 600 Pump with Degasser 4)Accela PDA 3. High Performance ESI Probe 4. High Performance APCI Probe 5. Mass Frontier S/W for 170,000ea MS/MS mechanism 6. LTQ XL Maintanance Kit 7. 175LN2 Gas and He Gas System 8. UPS 5KAV, 30min
사용/활용 예	- 원자질량의 정밀측정 동위원소 존재비의 결정 무기 및 유기화합물의 일반분석 - 미량분석 복잡한 화합물의 분자구조의 결정 화학반응의 중간생성물 분석 - 원자질량의 정밀측정 동위원소 존재비의 결정 무기 및 유기화합물의 일반분석, 미량분석 - 복잡한 화합물의 분자구조의 결정 화학반응의 중간생성물 분석 등에 사용됨
오퍼레이터	최성한 Tel. [대표번호] 044-860-1309
