Ⅰ. 용도(End-user's Use)

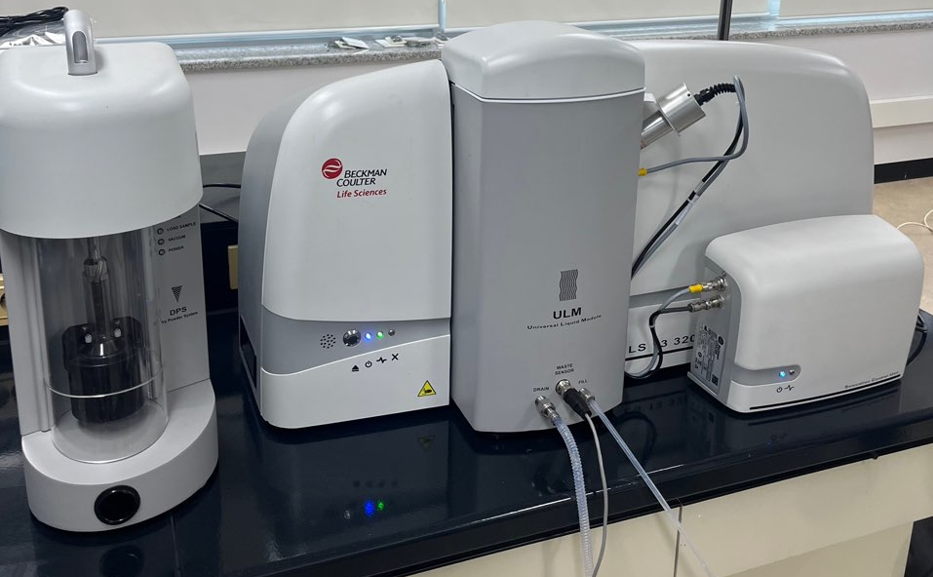

- 본 장비는 Laser diffraction (ISO 13320, ISO 13320-1)을 이용한 particle size analyzer로 다양한 샘플의 입도를 습식(Wet) 및 건식(Dry) 등의 방식으로 분석하는 장비입니다.



Ⅱ. 장비의 구성(Configurations of Goods)

1. Main body 1set

- Size range : 0.01um ~3,500um

( 습식 0.01um ~2,000um, 건식 0.4um ~ 3,500um )

- Class 1 Laser : 0,5 mW

- Fourier Lens

- Laser 및 PIDS Lamp

- Detector : 132 Detector

- Channel : 136 Channel

- Multi-Wavelength ( 785nm, 475nm, 613nm, 900nm)



2. ULM Dispersion Unit 1set

- 125mL Solvent tank 내장

- Mechanical Stirrer 내장

- Auto Docking system

- Auto Rinse system

- Sample Requirement : 0.25mL to 35mL



3. DPS Dispersion Unit 1set

- Tornado 분산 시스템을 적용한 건식 측정 module

- Flow rate : 420L/min

- Auto Docking system

- Sample Requirement : 0.25mL to 35mL



4. Sonicator for ULM

5. PC SYSTEM



Ⅲ. 성능 및 규격(Performance and Specificpation)

1. Performance

1) Laser Diffraction 및 PIDS(Polarization Intensity Differential Scattering) 방식을 이용한
0.01um ~3,500um 넓은 입도 분포 측정 범위

2) 0.1㎛ 이하의 sample에 대한 보다 정확한 측정을 위한 Multi-wavelength 사용.
3) SOP를 이용 사용이 간편하며 지속적으로 동일 조건하에 실험 가능하여야 함.

4) 자동 시스템으로 모든 작동은 소프트웨어를 이용 control이 가능해야 함.

5) 완전 자동 dispersion unit 및 습식, 건식 장치 모두 사용 가능해야 함.

6) PIDS 와 Multi-wavelength 를 이용하여 sub-micron 분석의 정확도가 높아야 함.

7) 자동 cleaning system 으로 되어 있어 사용 후 관리가 편리해야 함.

8) 습식 분석 시 모든 용제의 사용이 가능하여야 하며 추가적인 Accessory 없이 다양한

Application 적용

9) Software 상의 그래프 크기 조절 및 사용자 지정 데이터 편집

10) 80nm, 200nm, 500nm 의 혼합된 표준시료 측정시 별도의 측정 Mode 변경 없이
분별된 데이터 산출

2. Specification

1) Particle size range : 0.01㎛ ~ 3,500㎛

2) Illuminating Sources

- 레이저파장 : 785nm, 475nm, 613nm, 900nm 4개의 레이저 파장 (Multi Wave-Length)

- PIDS : Tungsten lamp with quality band-pass filter

3) Resolution : 136 size Class 이상

4) 자동인식 및 software control

5) Dispersion Unit Auto-Cleaning system

6) 측정가능 Sample : Emulsions, suspensions, dry powders.

7) Sample 측정 방법 : Sample을 용매에 분산시켜 사용

8) 측정 방식 : Backscattering을 포함하여, Fraunhofer 와 Mie 원리를 이용한 laser
diffraction 방식으로 측정

9) 레이저 안전 사용 장치 내장

10) 자동습식 Dispersant Unit

- SOP(Standard Operating Procedure)에 따른 software 자동 Control

- Mechanical Stirrer , dispersion 자동 작동

- 자동 분산, 희석, 주입 및 세척 기능

- 다양한 분산 시료 측정 최적화

- 폐기물 유출 방지 장치

- 펌프 스피드 조정 기능으로 다양한 크기의 시료 분산 가능

11) 자동건식 Dispersant Unit

- Tornado 분산 시스템을 적용한 건식 측정 module

- Flow rate : 420L/min

- Auto Docking system

- Sample Requirement : 0.25mL to 35mL

12) Detector : 132 detectors

13) 모듈교환 : Auto-dock system을 이용한 모듈 교환

14) ISO 13320-1 적용

15) Data 표현 : Excel, XML 표현 가능

16) Accessories

- LS13320 Software 1ea

- ULM Wate Tank 1ea
- Micro Cleaner 1ea
- User Manual 1ea
